What pins output power on a 0P-1415-2000 QC Card?

Topic

  • What pins output power on the round 6 pin Aux A or B connection on a 0P-1415-2000 quick connect (QC) card?
  • Where can I measure voltage output on the outside of a QC card?
  • What pins on the primary input QC card power an EBR client radio for M3 controller based displays?

Environment

  • Product Family: Message Displays
  • Product: AF-3500, AF- 3550, GPR, GP3 and GP4
  • Components: Quick Connect Input

Steps

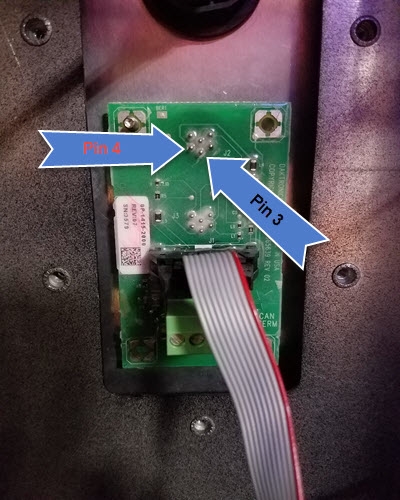

  • Pins 3 & 4 output power (~12 VDC).
